sērija: UPS On-line vienfāzes

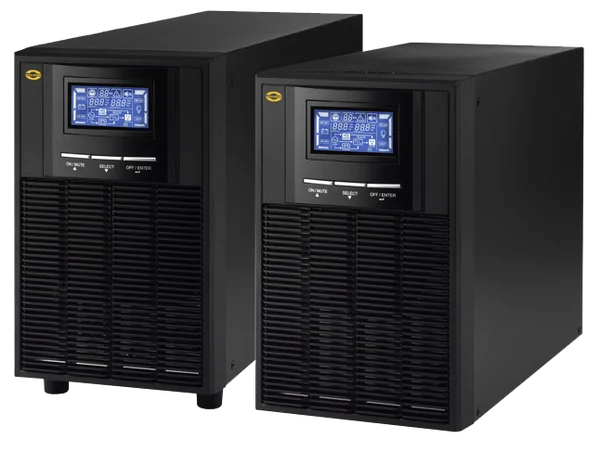

ORVALDI V1-3KL on-line
Viengabalaina enerģijas integrācija. ORVALDI V1-3KL tiešsaistes tornis ar tiešsaistes dubultkonversiju, kas nodrošina nepārspējamu precizitāti un uzticamību.

PRODUKTA ĪPAŠĪBAS:
- Patiess dubultas konversijas tiešsaistes UPS.
- Augsts izejas jaudas koeficients 0,8.
- Plašs ieejas sprieguma diapazons (110-300 V maiņstrāvas).
- Lietotājam draudzīgs LCD displejs.
- ECO režīms enerģijas taupīšanai.
- Ieejas jaudas koeficienta korekcija 0,99.
- USB/RS-232 saziņa, pēc izvēles SNMP karte.
- Torņa konstrukcija vieglai integrācijai.
PIELIETOJUMA SARAKSTS:
- Mājsaimniecības elektronika
- Avārijas apgaismojums
- Signalizācijas sistēmas
- Telekomunikāciju iekārtas
- Fiskālās ierīces
- Serveri un mazi tīkli (pasīvais PFC)
- Medicīnas iekārtas
- Kritiskās slodzes datu centros
DOWNLOAD (EN):
“AUGSTAS KVALITĀTES” OPCIJA:
ORVALDI saskaņā ar apdrošināšanas noteikumiem un nosacījumiem aizstās, salabos vai kompensēs ORVALDI produktus un/vai pievienotās ierīces, ja elektriskā pārsprieguma rezultātā radušies bojājumi. Maksimālā kopējā kompensējamā summa ir 5000Euro (pieci tūkstoši eiro).

Topoloģija

Patiesa tiešsaistes dubultās konversijas konstrukcija nodrošina nepārtrauktu un stabilu strāvas aizsardzību jutīgām ierīcēm.
Displejs
Lietotājam draudzīgs LCD interfeiss nodrošina reāllaika ieskatu darbības statusā, tostarp jaudas līmeņos un sistēmas brīdinājumos.

Saziņa
Aprīkots ar USB un RS-232 pieslēgvietām pārvaldībai un uzraudzībai, ar papildu SNMP un releja karti (AS400) uzlabotai savienojamībai.
Tīkla vadības un uzraudzības funkcijas

Tīkla kontroles un uzraudzības funkcijas
- Ļauj vadīt un uzraudzīt vairākus UPS ierīces, izmantojot LAN un INTERNETU.
- Lietotājam draudzīgs enerģijas analīzes grafiks: notikumu statistika, vēsturisko datu grafiku eksports.
- Reāllaika dinamiskie UPS datu grafiki (spriegums, frekvence, slodzes līmenis, akumulatora līmenis).
- Droša operētājsistēmas izslēgšana un datu zaudēšanas novēršana strāvas padeves pārtraukuma gadījumā.
- Brīdinājuma paziņojumi caur skaņas signālu, apraides programmu, mobilās ziņojumlietotnes un e-pastu.
- Ieplānota UPS ieslēgšana/izslēgšana, akumulatora tests, programmējamo kontaktligzdu vadība un skaņas signāla vadība.
- Paroles aizsardzība un attālinātas piekļuves pārvaldība.
- Atbalsta VMware ESX un ESXi.
- Daudzvalodu atbalsts: angļu, vācu, franču, spāņu, itāļu, portugāļu, poļu, čehu, krievu, ukraiņu, turku, ķīniešu valoda.
UPS ir aprīkots ar USB un RS232 portiem, kā arī ar SNMP kartes slotu, kas ļauj veikt viegli pārvaldītu un attālinātu uzraudzību no datora, paaugstinot pievienoto ierīču drošību.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
![]() |
![]() |
![]() |
Vieda pārvaldības programmatūra, lai uzraudzītu un vadītu vairākus UPS, izmantojot LAN un internetu. | Paplašināta pārvaldības programmatūra, lai uzraudzītu un vadītu vairākus UPS, izmantojot LAN, internetu un SNMP karti. | SNMP Web Manager ir SNMP tīmekļa kartes pārvaldības programmatūra. Lietotāji var meklēt un pārvaldīt visas SNMP ierīces LAN tīklā, izmantojot šo saskarni. Pēc tam lietotājs var veikt dubultklikšķi uz ierīces, lai atvērtu tīmekļa servera uzraudzības lapu. |

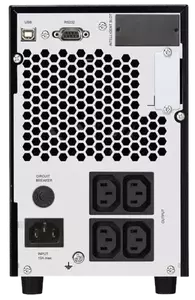

V1KL savienojuma izvadi
Četras IEC320 C13 kontaktligzdas atvieglo kritiski svarīgu iekārtu pieslēgšanu ar uzticamu strāvas padevi.

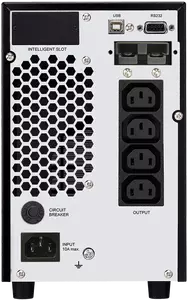

V2KL savienojuma izvadi

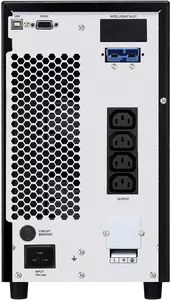

V3KL savienojuma izvadi
Akumulatora pārvaldība
Efektīva uzlādes sistēma ar pastiprinātu 6A lādētāju, kas nodrošina optimālu akumulatoru darbību.

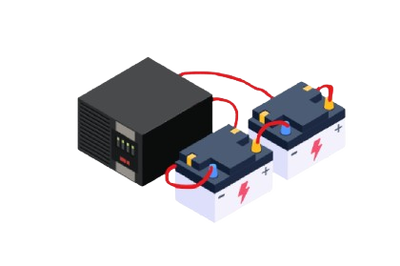

Ārējās baterijas

Iespēja pieslēgt ārējās baterijas, lai pēc iespējas ilgāk saglabātu strāvas padevi elektroenerģijas padeves pārtraukuma gadījumā.
Efektivitātes režīmi

Pieejams ECO režīms enerģijas taupīšanai, vienlaikus saglabājot enerģijas aizsardzību.
TEHNISKIE DATI:
Modelis | ORVALDI VT1KL on-line | ORVALDI VT2KL on-line | ORVALDI VT3KL on-line |
Daļas Nr | VWP1KL | VWP2KL | VWP3KL |
Šķietamā jauda/aktīvā jauda | 1000VA/800W | 2000VA/1600W | 3000VA/2400W |
IEVADE | |||
Spriegums | 220/230/240 VAC | ||
Ieejas sprieguma diapazons | 120-300VAC pie 50% slodzes, 180-280VAC pie 100% slodzes | ||
Biežums | 47 ~ 53 Hz lub 57 ~ 63 Hz (automātiskā noteikšana) | ||
Jaudas koeficients | ≥0,99 pie 100% slodzes | ||
IZEJA | |||
Spriegums | 200/208/220/230/240 VAC (ieprogrammēts) | ||
Sprieguma stabilizācija (akumulatora režīms) | ±1% | ||
Frekvences stabilizācija (akumulatora režīms) | 50Hz ±0,25Hz vai 60Hz ±0,3Hz | ||
Sprieguma forma (akumulatora režīms) | Tīrs sinusoidāls vilnis | ||
Pīķa faktors | 3:01 | ||
Harmonisks kropļojums | ≤ 3% THD (lineārā slodze), 6% max (akumulatora režīms pirms izslēgšanas) | ||
Pārslēgšanās laiks | 0 ms | ||
AKUMULATORS | |||
Bateriju skaits | 2 gab, 24VDC | 4 gab, 48VDC | 6 gab, 72VDC |
Tipisks uzlādes laiks (līdz 90%) | 4-6h | ||
AIZSARDZĪBA | |||
Pilnīga aizsardzība | Aizsardzība pret akumulatora pārslodzi, pārmērīgu izlādi un pārmērīgu uzlādi | ||
DISPLAY | |||
LCD | Maiņstrāvas režīms, akumulatora režīms, slodzes līmenis, akumulatora līmenis, ieejas spriegums, izejas spriegums, pārslodze, kļūme un zems akumulatora uzlādes līmenis | ||
ALARMIJA | |||
Akumulatora režīms | Pīksti ik pēc 10 sekundēm | ||
Zems akumulatora uzlādes līmenis | Pīkst katru sekundi | ||
Pārslodze | Pīkstiens ik pēc 0,5 sekundēm | ||
Akumulatora maiņas signalizācija | Pīkst ik pēc 2 sekundēm | ||
Kļūda | Nepārtraukts pīkstiens | ||
FIZISKĀS | |||
Izmēri, D x P x A (mm) | 282 x 145 x 220 | 397 x 145 x 220 | 397 x 145 x 220 |
Neto svars (kg) | 4.1 | 6.8 | 7.4 |
VIDE | |||
Mitrums | 0-90% RH @ O - 40 0 C (nekondensējošs) | ||
Trokšņa līmenis | zem 50 dB 1 m attālumā | ||
VADĪBA | |||
USB ports | Atbalsts operētājsistēmām Windows @ 2000/2003/XP/Vista/2008, Windows @ 7, Linux, Unix un MAC |
