sērija: Invertors saules sistēmām

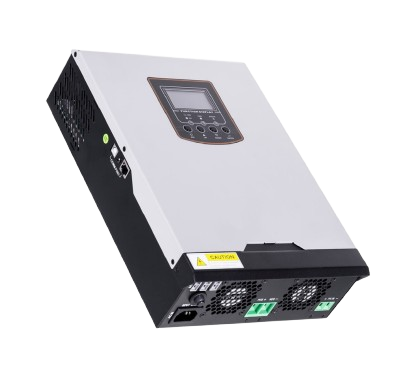

ORVALDI Solar OffGrid
_webp.webp)
PRODUKTA ĪPAŠĪBAS:
- Pure Sine Wave invertors - nodrošina tīru un stabilu jaudu, kas piemērota jutīgām elektroniskām ierīcēm.
- Daudzpusīga saderība ar akumulatoriem - atbalsta AGM, FLD (plūstošās svina-skābes) un lietotāja definētus akumulatoru iestatījumus, kas ļauj pielāgot dažādus akumulatoru tipus.
- Inteliģentais LCD displejs - daudzfunkcionāls LCD displejs reāllaika uzraudzībai un ērtai darbības režīmu, tostarp ieejas/izejas sprieguma, akumulatora stāvokļa un uzlādes parametru, konfigurēšanai.
- Prioritārā avota konfigurācija - ļauj izvēlēties starp režīmiem Solar First, Utility First, Solar and Utility un Only Solar, optimizējot enerģijas avota izmantošanu, pamatojoties uz lietotāja vēlmēm un vides apstākļiem.
- Integrēts saules enerģijas lādētājs - saderīgs gan ar PWM, gan MPPT saules enerģijas lādētājiem, nodrošinot efektīvu enerģijas pārveidi no saules paneļiem.
- Komunikācijas pieslēgvietas (USB/RS-232) - atvieglo uzraudzību un vadību, izmantojot datora savienojumu, uzlabojot lietotāja pieredzi un sistēmas pārvaldību.
PIELIETOJUMA SARAKSTS:
- Mājas rezerves jauda
- Maziem uzņēmumiem un birojiem
- Atjaunojamās enerģijas sistēmas
- Attālināta un ārpus elektrotīkla
- Rūpniecisko iekārtu atbalsts
- RV un laivas
- Avārijas elektroenerģijas piegāde
- Būvlaukumu elektroapgāde
- Telekomunikācijas
- Lauksaimnieciska izmantošana
DOWNLOAD (EN):
ORVALDI KS1-3K+
Product manualORVALDI MKS5K easy / MKS5K+
ORVALDI MVII5K
“AUGSTAS KVALITĀTES” OPCIJA:
ORVALDI saskaņā ar apdrošināšanas noteikumiem un nosacījumiem aizstās, salabos vai kompensēs ORVALDI produktus un/vai pievienotās ierīces, ja elektriskā pārsprieguma rezultātā radušies bojājumi. Maksimālā kopējā kompensējamā summa ir 5000Euro (pieci tūkstoši eiro).
PWM Controller

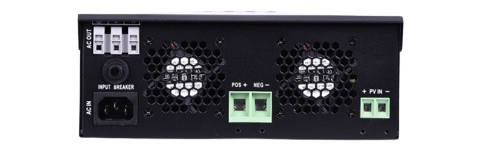

ORVALDI KS1K+ |

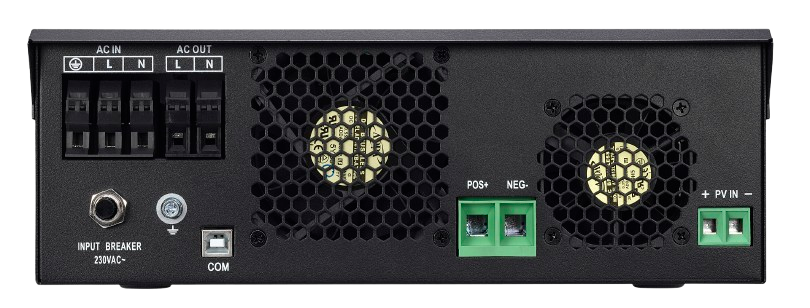

ORVALDI KS3K+ |
 |
 |
 |
 |
MPPT Controller
ORVALDI MKS5K easy |
ORVALDI MKS5K+ |
ORVALDI MVII5K |
 |
 |
 |
 |
 |
 |
|
|
|
|
Galvenās atšķirības

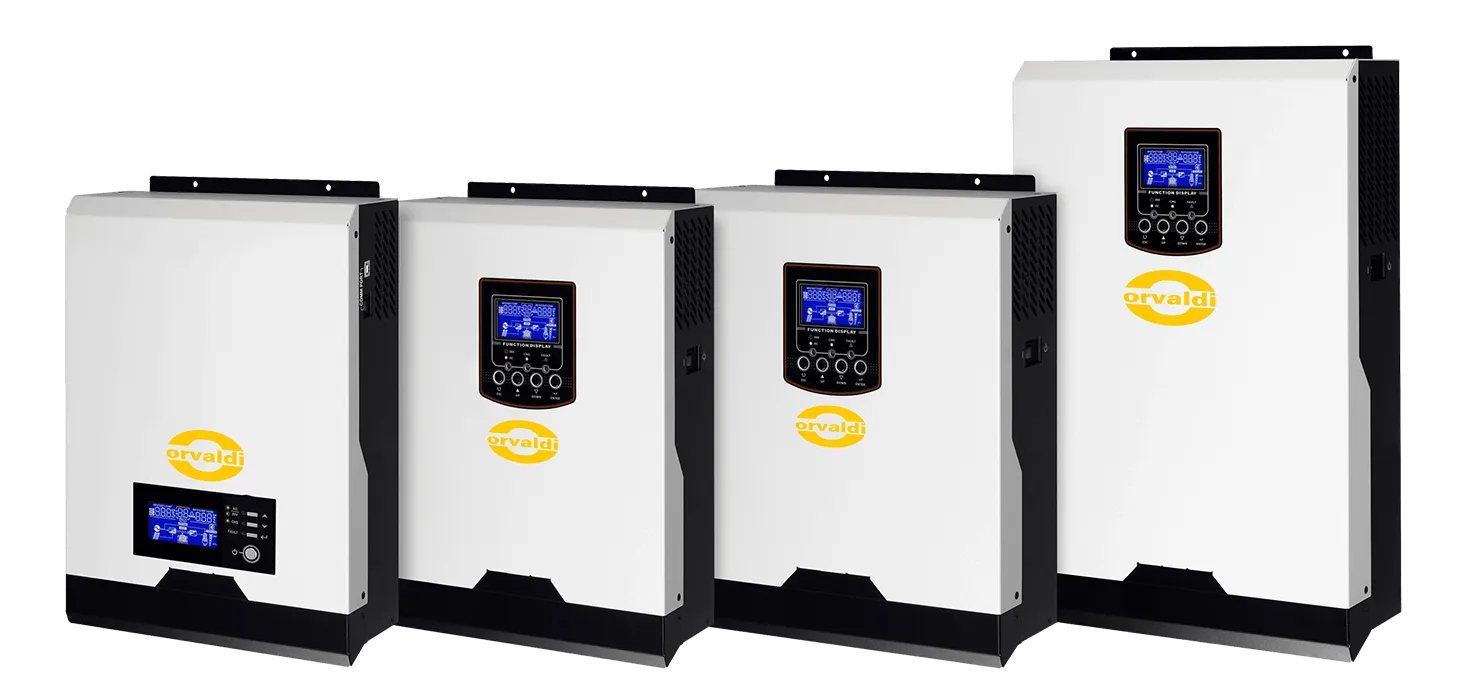

ORVALDI OFF-GRID SOLAR sērija piedāvā daudzpusīgu modeļu klāstu ar dažādām jaudas iespējām, kas pielāgotas dažādām enerģijas vajadzībām. Katrs modelis ir aprīkots ar dažādiem PV kontrolieriem, nodrošinot maksimālu efektivitāti saules enerģijas pārvaldībā. Neatkarīgi no tā, vai jums nepieciešama sistēma ar PWM kontrolieri vai progresīvāku MPPT kontrolieri, ORVALDI piedāvā risinājumu, kur PV kontroliera jauda palielinās līdz ar ierīces kapacitāti. Sākot no kompaktajām 1000 VA sistēmām ar 600 W PV atbalstu līdz pat jaudīgākām 5000 VA iekārtām ar līdz pat 4000 W PV jaudu, ORVALDI nodrošina ideālu risinājumu gan maza, gan liela mēroga pielietojumiem.
| Modelis | Kopējā ierīces jauda | PV jauda | PV spriegums | DC akumulatora spriegums |
| ORVALDI KS1K+ | 1000 VA 1000 W |
600 W | 15-18 VDC (PWM) |
12 VDC |
| ORVALDI KS3K+ | 3000 VA 3000 W |
1800 W | 30-32 VDC (PWM) |
24 VDC |
| ORVALDI MKS5K easy | 5000 VA 5000 W |
3000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MKS5K+ | 5000 VA 5000 W |
4000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MVII5K | 5000 VA 5000 W |
4000 W | 120-450 VDC (MPPT) |
48 VDC |
Paralēlās darbības iespēja* (tikai ORVALDI MKS5K+)
.png)

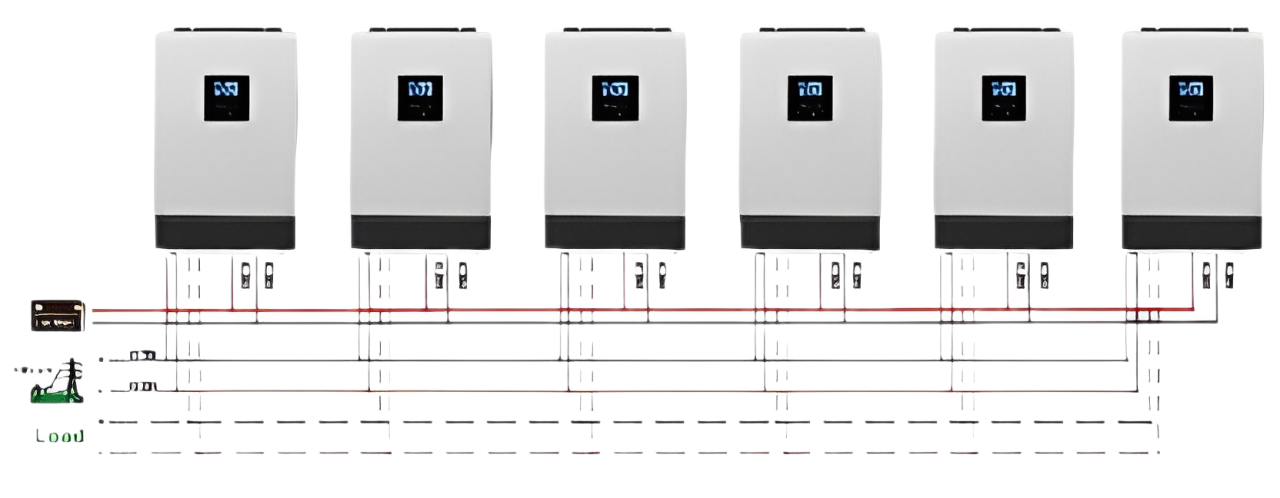

Vienfāzes paralēlā sistēma
Vienfāzes konfigurācijā paralēli var savienot līdz četriem invertoriem. Šāda konfigurācija palielina kopējo izejas jaudu, padarot to par ideālu risinājumu, ja nepieciešama lielāka jauda vairāku ierīču atbalstam. Tas ir ideāls risinājums lietotājiem, kuriem nepieciešama mērogojama sistēma, kas var augt līdz ar pieaugošajām enerģijas vajadzībām.
Trīsfāžu sistēma
ORVALDI invertorus var konfigurēt arī darbam trīsfāzu sistēmā, kas ļauj katrā fāzē apgādāt ar enerģiju dažādas slodzes. Turklāt katrai fāzei var piešķirt atšķirīgu invertoru skaitu, piemēram, trīs invertorus uz L1, divus uz L2 un vienu uz L3. Šāda konfigurācija ļauj optimāli sadalīt jaudu un pielāgot sistēmu, lai katrā fāzē apmierinātu konkrētas enerģijas vajadzības.
Trīsfāzu sistēmas ar mainīgu jaudas sadali priekšrocības
Iespēja elastīgi sadalīt jaudu pa dažādām fāzēm ir būtiska priekšrocība. Tā ļauj pielāgot elektroapgādi faktiskajām slodzes prasībām konkrētajā vidē, izvairoties no problēmām, kas saistītas ar nesabalansētu fāžu slodzi. Šī elastība maksimāli palielina pieejamo energoresursu izmantošanu un nodrošina sistēmas stabilitāti pat pie mainīgām jaudas prasībām dažādās fāzēs.
Lādētāja un izejas avota prioritātes
Izvēloties pareizo uzlādes un izvades avota prioritāti ORVALDI invertoros, lietotāji var optimizēt energoefektivitāti, izmaksu ietaupījumu un uzticamību atbilstoši savām specifiskajām vajadzībām. Katrs režīms piedāvā unikālas priekšrocības, pielāgojoties dažādām vēlmēm un sistēmas konfigurācijām.

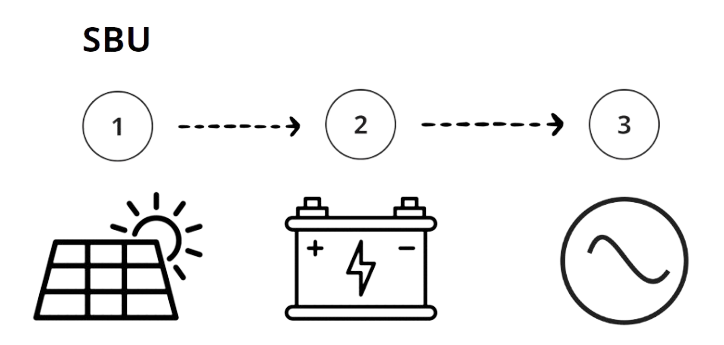

Saules enerģijas prioritāte (SBU)
- Kā tas darbojas: Šajā režīmā baterijas tiek uzlādētas, prioritāri izmantojot saules paneļus. Tīkls tiek izmantots tikai tad, kad saules enerģijas nepietiek, nodrošinot maksimālu atjaunojamās enerģijas izmantošanu.
- Priekšrocības: Ideāls režīms izmaksu ietaupīšanai un ilgtspējībai, samazinot atkarību no tradicionālajiem enerģijas avotiem un elektrības rēķinus. Tas ir lielisks veids, kā samazināt oglekļa emisijas.
- Kam tas ir piemērots?: Piemērots cilvēkiem un uzņēmumiem ar labi izveidotu saules enerģijas sistēmu, kas vēlas pilnībā izmantot saules enerģiju un prioritizēt atjaunojamo enerģiju.

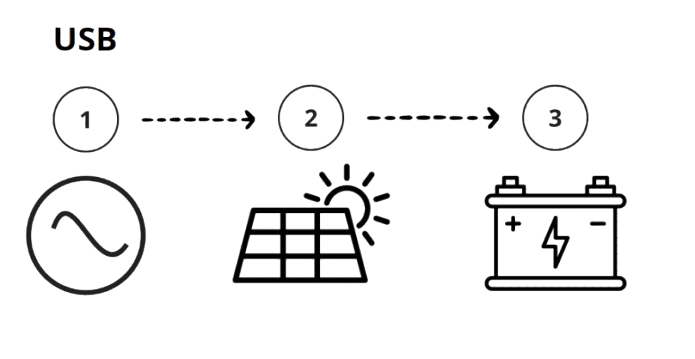

Tīkla elektrības prioritāte (USB)
- Kā tas darbojas: Šajā režīmā tīkla elektrība ir primārais avots bateriju uzlādei. Saules enerģija tiek izmantota sekundāri, nodrošinot sistēmas uzticamību pat nelabvēlīgos laikapstākļos.
- Priekšrocības: Nodrošina nepārtrauktu elektroapgādi, prioritizējot tīkla elektrību gadījumos, kad saules enerģija ir ierobežota. Tas garantē stabilu enerģijas padevi un nepārtrauktu darbību.
- Kam tas ir piemērots?: Vislabāk piemērots lietotājiem reģionos ar ierobežotu piekļuvi saules enerģijai vai tiem, kuri prioritizē uzticamību un nepieciešamību pēc stabilas 24/7 elektroapgādes.

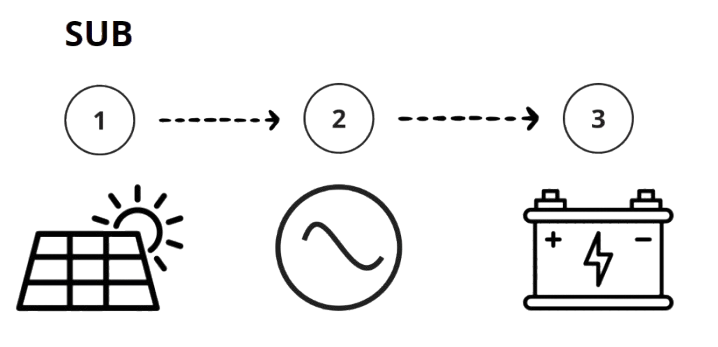

Saules enerģija un tīkls (SUB)
- Kā tas darbojas: Šī līdzsvarotā pieeja nodrošina bateriju uzlādi gan no saules enerģijas, gan tīkla vienlaicīgi. Šāda divkārša uzlāde garantē ātrāku bateriju uzlādi un energoefektivitāti.
- Priekšrocības: Saules un tīkla enerģijas kombinācija nodrošina elastību, lai optimizētu uzlādes ātrumu un enerģijas izmantošanu, palielinot uzticamību un izmaksu efektivitāti.
- Kam tas ir piemērots?: Piemērots tiem, kas vēlas visātrākos bateriju uzlādes laikus, vienlaikus gūstot labumu no atjaunojamās enerģijas ietaupījumiem.
Tikai saules enerģija
- Kā tas darbojas: Šajā režīmā bateriju uzlāde tiek veikta tikai un vienīgi, izmantojot saules enerģiju, ar minimālu tīkla iesaisti.
- Priekšrocības: Pilnībā izmantojot saules enerģiju, lietotāji var panākt enerģētisko neatkarību un ievērojami samazināt atkarību no tīkla, tādējādi samazinot elektroenerģijas izmaksas.
- Kam tas ir piemērots?: Ideāli piemērots lietotājiem, kuri vēlas pilnīgu enerģijas neatkarību un ir apņēmušies maksimāli samazināt tīkla izmantošanu.
Akumulatora tips
Akumulatora tips: Pielāgots jūsu vajadzībām
- AGM (noklusējuma iestatījums): Šis akumulatora tips ir ideāli piemērots lietotājiem, kas meklē izturīgu risinājumu, kam nav nepieciešama apkope, un kam ir ilgs kalpošanas laiks. AGM akumulatori nodrošina augstu efektivitāti ar zemām uzturēšanas izmaksām.
FLD (Flooded Lead-Acid): FLD akumulatori ir tradicionālie svina-skābes akumulatori ar šķidro elektrolītu. Tiem raksturīgas zemākas sākotnējās izmaksas, un tos plaši izmanto dažādos lietojumos. Tas ir lielisks risinājums tiem, kam nepieciešams pārbaudīts un rentabls risinājums, bet kas vēlas veikt regulāru apkopi, piemēram, papildināt akumulatorus ar destilētu ūdeni.
Lietotāja definēts: Lietotāja definēšanas opcija ļauj precīzi regulēt uzlādes spriegumu un līdzstrāvas atslēgšanas sliekšņus. Šī opcija ir ideāli piemērota pielāgotiem iestatījumiem specializētiem akumulatoru tipiem, piemēram, litija jonu akumulatoriem.
TEHNISKIE DATI:
| Specifikācija | ORVALDI KS1K+ | ORVALDI KS3K+ | ORVALDI MKS5K easy | ORVALDI MKS5K+ | ORVALDI MVII5K |
| Tīkla režīma specifikācijas | |||||
| Ievades signāla forma | Sinusa vilnis | Sinusoidālais vilnis (režģis vai ģenerators) | Sinusa vilnis | ||
| Nominālais ieejas spriegums | 230Vac | ||||
| Ieejas sprieguma līmenis akumulatora režīmam (zems/augsts)* | <170Vac±7V | <170Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V | <170Vac±7V (UPS) |
| Sprieguma līmenis, lai atgrieztos tīkla režīmā (zems/augsts)* | ≧180V ±7V | ≧180V ±7V | ≧180Vac±7V (UPS) / <270Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V | ≧ 180 V AC ± 7 V (UPS) |
| Maksimālais ieejas spriegums | 300V AC | ||||
| Nominālā ievades frekvence | 50 Hz/60 Hz (automātiski) | ||||
| Akumulatora režīma frekvences līmenis (zems/augsts)* | <40±1Hz | <40±1Hz / ≧65±1Hz | <40±1Hz / ≧65±1Hz | ≧280V ±7V | |
| Frekvences līmenis, lai atgrieztos režģa režīmā (zems/augsts)* | ≧42±1Hz | ≧42±1Hz / <63±1Hz | ≧42±1Hz / <63±1Hz | <270Vac±7V | |
| Aizsardzība pret īssavienojumu | Drošinātājs | ||||
| Efektivitāte | >95% (pretestības slodze, pilnībā uzlādēti akumulatori) | ||||
| Pārslēgšanās laiks | Tipiski 10 ms | ||||
| Akumulatora režīma specifikācijas | |||||
| Izejas jauda | 1KVA/1KW | 3KVA/3KW | 5KVA/5KW | ||
| Izejas sprieguma forma | Tīrs sinusoidālais vilnis | ||||
| Izejas sprieguma vērtība | 230V ±5% | ||||
| Izejas frekvence | 50 Hz | ||||
| Efektivitāte akumulatora režīmā | 90% | 93% | |||
| Pārslodzes aizsardzība | 5s ≥150% Pmax; 10 s 110% ~ 150% Pmaks | ||||
| dcs ķēdes spriegums | 12Vdc | 24Vdc | 48Vdc | ||
| Minimālais dcs spriegums aukstajai palaišanai | 11,5 Vdc | 23,0 Vdc | 46,0 Vdc | ||
| Zems akumulatora spriegums (slodze < 20%) | 11,0 Vdc | 22,0 Vdc | 44,0 Vdc | ||
| Zems akumulatora spriegums (20% ≤ slodze < 50%) | 10,7 Vdc | 21,4 Vdc | 42,8Vdc | ||
| Zems akumulatora spriegums (slodze ≥ 50%) | 10,1 Vdc | 20,2 Vdc | 40,4Vdc | ||
| Zemsprieguma trauksme (slodze < 20%) | 11,5 Vdc | 23,0 Vdc | 46,0 Vdc | ||
| Zemsprieguma trauksme (20% ≤ slodze < 50%) | 11,2 Vdc | 22,4 Vdc | 44,8 Vdc | ||
| Zemsprieguma trauksme (slodze ≥ 50%) | 10,6 Vdc | 21,2 Vdc | 42,4 Vdc | ||
| Atslēgšanas spriegums (slodze < 20%) | 10,5 Vdc | 21,0 Vdc | 42,0 Vdc | ||
| Atslēgšanas spriegums (20% ≤ slodze < 50%) | 10,2 Vdc | 20,4 Vdc | 40,8 Vdc | ||
| Atslēgšanas spriegums (slodze ≥ 50%) | 9,6 Vdc | 19,2 Vdc | 38,4 Vdc | ||
| Augsta akumulatora sprieguma trauksme | 14Vdc | 29Vdc | 58Vdc | ||
| Augšējais lādētāja izslēgšanas spriegums | 16 Vdc | 33Vdc | 60Vdc | ||
| Enerģijas patēriņš (pašizmantošanai) | <15W | <20W | <20W | ||
| Enerģijas patēriņš (enerģijas taupīšanas režīms) | <5W | <10W | <10W | ||
| Lādētāja specifikācijas | |||||
| Uzlādes algoritms | 3-pakāpju | ||||
| Maksimālā uzlādes strāva (režģa režīms) | 10/20A | 10/25 A (VI/P=230 Vac) | 20/30A (VI/P=230V) | ||
| Pludinātās uzlādes spriegums | 13,5 Vdc | 27Vdc | 54Vdc | ||
| Maksimālā uzlādes strāva (saules režīms) | 50A | 60A (3kW) | |||
| dcs ķēdes spriegums (saules enerģija) | 12Vdc | 24Vdc | 48Vdc | ||
| Maksimālais saules paneļa spriegums | 55 Vdc | 80Vdc | 145 Vdc | 500Vdc | |
| Enerģijas patēriņš (gaidstāves režīms) | 1 W | 2W | |||
