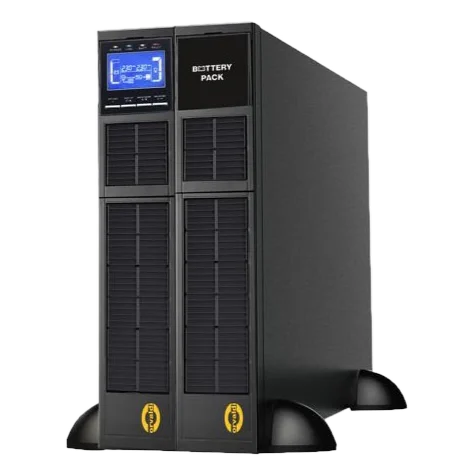

ORVALDI VR6-10K on-line
Plaša jauda, nevainojama integrācija. ORVALDI VR6-10K on-line ir kompakta 2U konstrukcija, kas ir ideāli piemērota mērogojamām konfigurācijām, kurām nepieciešama paralēla darbība.

PRODUKTA ĪPAŠĪBAS:
- Patiesa dubultā konversija: Nodrošina uzticamu jutīgu ierīču aizsardzību.
- Jaudas koeficients: Izejas jaudas koeficients 1 optimālai efektivitātei.
- Plašs sprieguma diapazons: Strādā ar 110-300 V maiņstrāvu.
- Lietotājam draudzīgs: LCD panelis ērtai uzraudzībai.
- Dizains: Konvertojams statīvs/tornis.
- Jaudas koeficienta korekcija: Ieejas jaudas koeficients 0,99.
- ECO režīms: Enerģijas taupīšanas režīms.
- Komunikācija: Komunikācija: USB un RS-232, ar papildu SNMP un AS400 releja kartēm.
- Paralēla darbība: Atbalsta līdz pat 3 vienību paralēlu darbību ar kopējo jaudu 30 kW.
PIELIETOJUMA SARAKSTS:
- Mājsaimniecības elektronika
- Avārijas apgaismojums
- Signalizācijas sistēmas
- Telekomunikāciju iekārtas
- Fiskālās ierīces
- Serveri un mazi tīkli (pasīvais PFC)
- Medicīnas iekārtas
- Kritiskās slodzes datu centros
DOWNLOAD (EN):
Software - ViewPower
User Manual
Product card
“AUGSTAS KVALITĀTES” OPCIJA:
ORVALDI saskaņā ar apdrošināšanas noteikumiem un nosacījumiem aizstās, salabos vai kompensēs ORVALDI produktus un/vai pievienotās ierīces, ja elektriskā pārsprieguma rezultātā radušies bojājumi. Maksimālā kopējā kompensējamā summa ir 5000Euro (pieci tūkstoši eiro).

Topoloģija

Patiesa dubultā konversija nodrošina nepārtrauktu un stabilu strāvas padevi, kas ir ideāli piemērota vidēm ar augstu pieprasījumu.

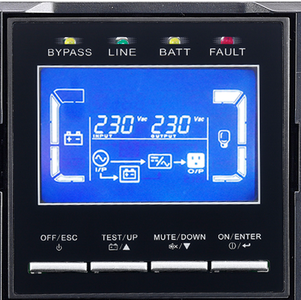

Displejs

Viegli nolasāms LCD interfeiss tūlītējai piekļuvei sistēmas stāvoklim, slodzes līmenim un darbības iestatījumiem.
ORVALDI VR6-10K
Elastīgas savienojamības iespējas ar cieto vadu termināļu blokiem, lai pielāgotos dažādām instalācijas vajadzībām.
Akumulatora pārvaldība

Paredzēts papildu ārējo akumulatoru komplektiem, kas ļauj pagarināt darbības laiku.
Saziņa

Ietver USB un RS-232 pieslēgvietas, kā arī papildu SNMP un releja kartes visaptverošai sistēmas integrācijai.
Tīkla vadības un uzraudzības funkcijas
Tīkla kontroles un uzraudzības funkcijas
- Ļauj vadīt un uzraudzīt vairākus UPS ierīces, izmantojot LAN un INTERNETU.
- Lietotājam draudzīgs enerģijas analīzes grafiks: notikumu statistika, vēsturisko datu grafiku eksports.
- Reāllaika dinamiskie UPS datu grafiki (spriegums, frekvence, slodzes līmenis, akumulatora līmenis).
- Droša operētājsistēmas izslēgšana un datu zaudēšanas novēršana strāvas padeves pārtraukuma gadījumā.
- Brīdinājuma paziņojumi caur skaņas signālu, apraides programmu, mobilās ziņojumlietotnes un e-pastu.
- Ieplānota UPS ieslēgšana/izslēgšana, akumulatora tests, programmējamo kontaktligzdu vadība un skaņas signāla vadība.
- Paroles aizsardzība un attālinātas piekļuves pārvaldība.
- Atbalsta VMware ESX un ESXi.
- Daudzvalodu atbalsts: angļu, vācu, franču, spāņu, itāļu, portugāļu, poļu, čehu, krievu, ukraiņu, turku, ķīniešu valoda.
UPS ir aprīkots ar USB un RS232 portiem, kā arī ar SNMP kartes slotu, kas ļauj veikt viegli pārvaldītu un attālinātu uzraudzību no datora, paaugstinot pievienoto ierīču drošību.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
![]() |
![]() |
![]() |
Vieda pārvaldības programmatūra, lai uzraudzītu un vadītu vairākus UPS, izmantojot LAN un internetu. | Paplašināta pārvaldības programmatūra, lai uzraudzītu un vadītu vairākus UPS, izmantojot LAN, internetu un SNMP karti. | SNMP Web Manager ir SNMP tīmekļa kartes pārvaldības programmatūra. Lietotāji var meklēt un pārvaldīt visas SNMP ierīces LAN tīklā, izmantojot šo saskarni. Pēc tam lietotājs var veikt dubultklikšķi uz ierīces, lai atvērtu tīmekļa servera uzraudzības lapu. |
Efektivitātes režīmi

Pieejams ECO režīms, lai samazinātu enerģijas patēriņu, vienlaikus saglabājot kritiskās operācijas.
Paralēlā konfigurācija
Iebūvēta iespēja paralēli darboties līdz pat trim vienībām, palielinot jaudu līdz 30 kW, lai nodrošinātu pieaugošas jaudas vajadzības.
TEHNISKIE DATI:
Modelis | ORVALDI VR6K online 2U LCD | ORVALDI VR10K online 2U LCD |
Daļas Nr | VGAR6K | VGAR10K |
Maksimālā jauda | 6000VA / 6000W | 10000VA / 10000W |
Ievade | ||
Ieejas spriegums | 110-300VAC pie 0-60% slodzes 140-300 VAC pie 60-80% slodzes 176-300 VAC pie 80-100% slodzes |
|
Ievades frekvence | 46 ~ 54 Hz vai 56 ~ 64 Hz | |
Jaudas koeficients | >0,99 pie 100% slodzes | |
Izvade | ||
Izejas spriegums | 208, 220, 230, 240 VAC (lietotāja programmējams) | |
Izejas frekvence (akumulatora režīms) | 50 Hz ± 0,1 Hz vai 60 Hz ± 0,1 Hz | |
Kresta faktors | 3:1 | |
Harmoniskie kropļojumi | ≦ 1% pie lineāras slodzes, ≦ 4% pie nelineāras slodzes (100% slodze) | |
Pārsūtīšanas laiks | 0 ms (zem 10 ms EKO režīmā) | |
Izvades viļņu forma | Tīrs sinusoidālais vilnis | |
Efektivitāte (maiņstrāvas režīms) | 94% | |
Efektivitāte (akumulatora režīms) | 93% | |
Baterijas | ||
Veids un daudzums | 16-20 gab., ietilpība ir atkarīga no vēlamā akumulatora darbības laika | |
Uzlādes spriegums (pludiņš) | 218,4 V līdzstrāva ± 1% 16 baterijām | |
Uzlādes strāva | 4A | |
LCD displeja informācija | Darbības režīms, slodzes līmenis, akumulatora uzlādes līmenis, ieejas/izejas spriegums, akumulatora darbības laiks, brīdinājumi un kļūdas. | |
Signalizācijas | ||
Akumulatora režīms | Pīkstiens ik pēc 4 sekundēm | |
Zems akumulators | Pīkst katru sekundi | |
Pārslodze | Divi pīkstieni sekundē | |
Vaina | Nepārtraukta pīkstēšana | |
Izmēri | ||
Ārējais [mm] | 438 x 88 x 600 | |
Svars [kg] | 17 | 20 |
Vide | ||
Temperatūra un mitrums | 0-95% (nekondensējošs), 0-40°C (akumulatora kalpošanas laiks saīsinās, ja darba temperatūra pārsniedz 25°C) | |
Trokšņa līmenis | zem 55 dB 1 m attālumā | |
Komunikācija | ||
USB/RS232 | Standarta | |
SNMP/AS400 | Pēc izvēles |
